-Pulsed Load Pull System-

펄스드 로드풀(Pulsed Load Pull) 측정은 고출력 비선형 디바이스의 특성을 파악하기 위해 펄스 형태의 신호를 사용하여 디바이스를 자극하는 기법입니다. 이 방법은 CW 신호를 사용할 때 발생할 수 있는 Self-heating 및 Memory effects를 최소화하여, 실제 작동 조건을 보다 정확하게 재현할 수 있습니다.

주요 특징:

• 자가 발열 및 메모리 효과 감소: Pulsed 신호를 사용하여 DUT의 온도 상승을 억제하고, 메모리 효과를 최소화합니다.
• 실제 사용 조건 재현: RADAR 등 펄스 작동이 일반적인 애플리케이션에서 DUT 성능을 보다 정확하게 평가할 수 있습니다.
• 정확한 전기-열 모델 추출: Pulsed I-V 및 S-Parameter 측정을 통해 디바이스의 전기적 , 열적 동작을 상세히 분석할 수 있습니다.

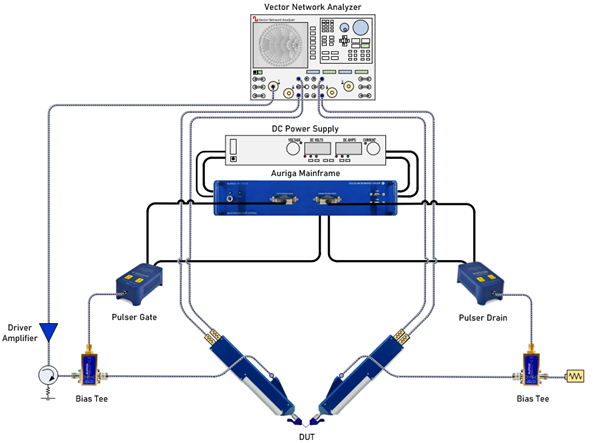

시스템 구성:
